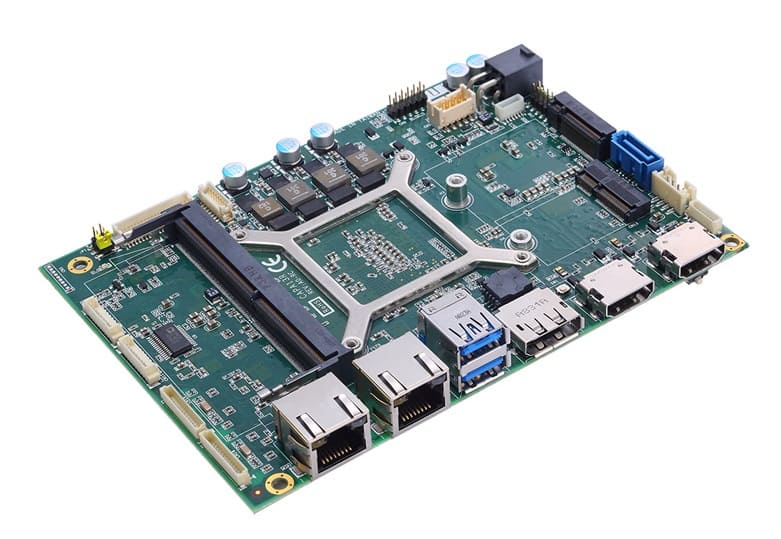

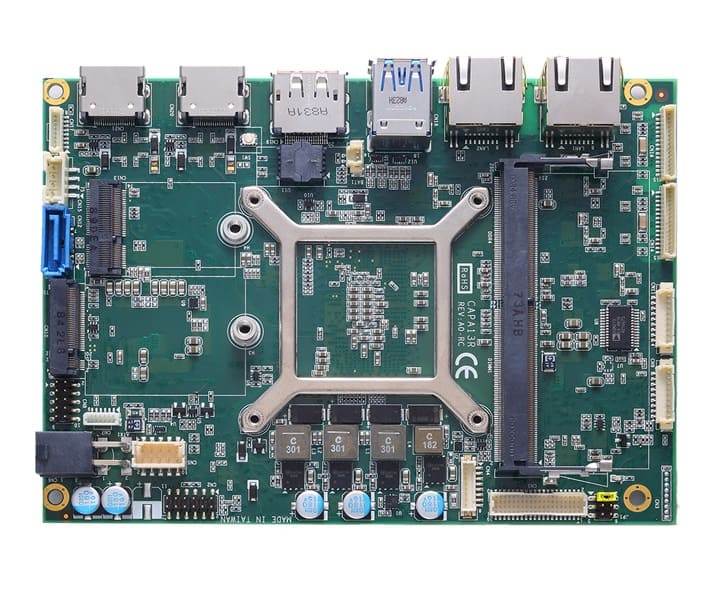

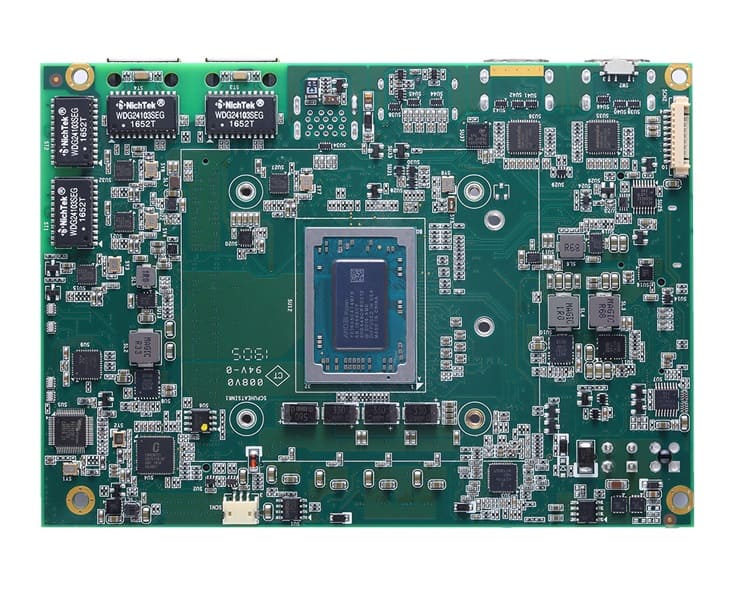

Одноплатный компьютер CAPA13RPH4G-V1605B
Одноплатный компьютер Axiomtek CAPA13RPH4G-V1605B формата 3,5 дюйма предназначен для применения в промышленных и встроенных системах, требующих высокой производительности при компактных размерах. Оснащённый процессором AMD Ryzen V1605B с тактовой частотой до 3,6 ГГц, он обеспечивает эффективную обработку данных в различных приложениях.
Ключевые технические особенности CAPA13RPH4G-V1605B включают:
- Оперативная память: 1 слот SO-DIMM, поддерживающий до 16 ГБ DDR4-2400.
- Слоты расширения: 1 слот M.2 Key E для беспроводных модулей и 1 слот M.2 Key B для твердотельных накопителей.
- Сетевые интерфейсы: 4 порта Gigabit Ethernet (LAN) для обеспечения высокоскоростного сетевого взаимодействия.
- Видеоинтерфейсы: 2 порта HDMI, 1 DisplayPort и 1 LVDS для подключения различных дисплеев.
- Порты ввода-вывода: 2 порта USB 3.1 Gen2, 2 порта USB 2.0, 1 порт RS-232 и 1 порт RS-232/422/485 для подключения периферийных устройств.
- Дискретный ввод-вывод: 8 программируемых каналов GPIO для взаимодействия с внешними устройствами.
- Питание: Входное напряжение 12 В DC, что упрощает интеграцию в существующие системы.
- Условия эксплуатации: Рабочий диапазон температур от -20°C до +60°C и поддержка влажности от 10% до 95% без конденсации, что делает плату подходящей для использования в различных климатических условиях.
CAPA13RPH4G-V1605B идеально подходит для применения в таких областях, как медицинская визуализация, системы видеонаблюдения, 3D-тренажёры, системы визуально-оптического контроля качества, цифровые информационные панели и киоски самообслуживания. Её высокая производительность и разнообразие интерфейсов позволяют интегрировать плату в сложные системы автоматизации и мониторинга.
Преимущества CAPA13RPH4G-V1605B включают компактные размеры (146 мм x 104 мм), что облегчает монтаж в ограниченных пространствах, и возможность работы в широком диапазоне температур, обеспечивая надёжность в различных эксплуатационных условиях. Совместимость с различными периферийными устройствами и расширяемость через слоты M.2 делают плату гибким решением для разнообразных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 146 х 104 |
| RS-232 | 1 |
| RS-232/422/485 | 1 |
| Установлен процессор | Да |
| Объем установленной оперативной памяти | Не установлена |
| USB 2.0 | 2 |
| Разъём оперативной памяти | SO-DIMM |
| USB 3.x | 2 |
| Общее количество слотов расширения | 1 |
| Форм-фактор платы | 3.5' |
| Слоты расширения | M.2 Key E |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del M.2 |
| Сертификаты | CE |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| Разъем процессора | Процессор предустановлен |
| Максимальный объем оперативной памяти | до 16 Гб |
| Видеоинтерфейсы | HDMI DisplayPort LVDS |
| Сетевые интерфейсы (Ethernet) | 4 x LAN |
| Тип процессора | AMD |
| Порты и интерфейсы | Digital I/O (GPIO) |
| COM порты, всего | 2 |
| USB, всего | 4 |
| Беспроводные интерфейсы | LTE (Опция) Wi-Fi (Опция) Bluetooth (Опция) |
| M.2 | 1 x M.2 Key B (SATA/USB 2.0) 1 х M.2 Key E (PCIe x1/USB 2.0) |
| SATA | 1 x SATA-600 |
| Количество и тип разъёмов входного питания | 2 х 2 конт. |
| Диапазон входного напряжения питания | 12 В, DC |
| RoHS | Да |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | 3.5' |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 каналов (программируемые) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 1 x SO-DIMM |
| Максимальный объем памяти | до 16 Гб |
| Частота памяти | 2400 МГц |
| Частота процессора | до 3.6 ГГц |
| Установленный процессор | AMD V1605B |
| Контроллер Ethernet | Realtek RTL8111G |
| Количество и тип портов | 4 x 10/100/1000 (RJ-45) |
| BIOS | AMI |
| Тип и разъём LVDS | 18/24-битный LVDS один/два канала |
| Видеоконтроллер | AMD Radeon RX Vega |
| Максимальное разрешение | 4096 x 2160 |
| Дополнительные возможности | Поддержка четырех мониторов |
| Интерфейсы | HDMI x 2 DisplayPort LVDS |
| Контроллер | HD Audio |
- Артикул CAPA13RPH4G-V1605B
- Полное наименование: Плата CAPA13RPH4G-V1605B E38E13R101 3.5” SBC with AMD RYZEN APU V1605B DisplayPort/2 HDMI/LVDS and 4 Gigabit LANs without fan
- Бренд Axiomtek
