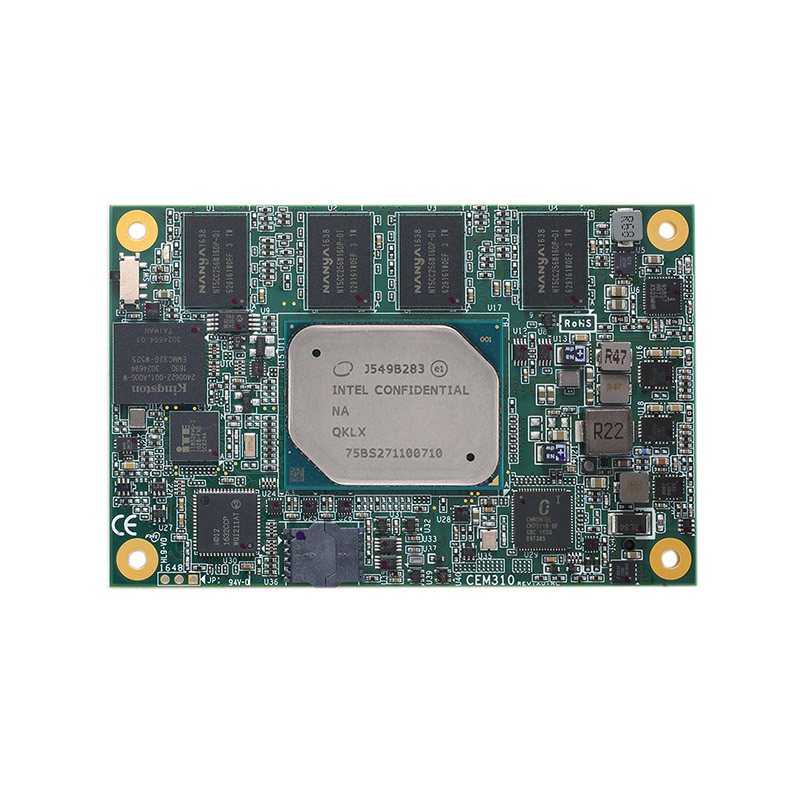

Промышленная модульная плата CEM310-D3C-P1G
Промышленная модульная плата Axiomtek CEM310-D3C-P1G представляет собой компактное решение формата COM Express Type 10, предназначенное для интеграции в промышленные системы, где требуется высокая надежность и производительность при ограниченных габаритах.
В основе платы лежит процессор Intel Atom E3950 с тактовой частотой 2.0 ГГц, обеспечивающий эффективную обработку данных при низком уровне энергопотребления. Устройство поддерживает до 8 ГБ оперативной памяти DDR3L с частотой 1600 МГц, что позволяет эффективно работать с многозадачными приложениями.
Для расширения функциональности предусмотрены четыре слота PCIe x1, обеспечивающие гибкость при подключении дополнительных модулей и периферийных устройств. Плата оснащена восемью портами USB 2.0 и двумя портами USB 3.0, что обеспечивает высокоскоростной обмен данными с внешними устройствами. Сетевой интерфейс Gigabit Ethernet гарантирует надежное подключение к сети.
Для хранения данных предусмотрены два порта SATA-600, поддерживающие подключение жестких дисков и SSD-накопителей. Видеоинтерфейсы LVDS и DDI обеспечивают качественное отображение графики на подключенных дисплеях. Дополнительные интерфейсы, такие как LPC, SPI, I2C и SMBus, расширяют возможности интеграции с различными промышленными устройствами.
Плата оснащена сторожевым таймером (WDT), который автоматически перезагружает систему в случае сбоя, повышая общую надежность работы. Диапазон входного напряжения питания составляет 12 В DC, что соответствует стандартам промышленного оборудования. Устройство функционирует в широком температурном диапазоне от -40 до +85°C и может работать при влажности от 10% до 95% без конденсации, что делает его подходящим для эксплуатации в различных климатических условиях.
Промышленная модульная плата Axiomtek CEM310-D3C-P1G идеально подходит для применения в системах автоматизации, встраиваемых решениях, устройствах сбора данных и других промышленных приложениях, где требуется надежность, компактность и высокая производительность.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 84 x 55 |
| Объем установленной оперативной памяти | 4 Гб 8 Гб |
| Общее количество слотов расширения | 4 |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Форм-фактор платы | COM Express |
| Сертификаты | CE |
| Тип устройства | Процессорный модуль |
| Тип оперативной памяти | DDR3L |
| Разъем процессора | Процессор предустановлен |
| USB 2.0 | 8 |
| USB 3.x | 2 |
| Установлен процессор | Да |
| Максимальный объем оперативной памяти | до 8 Гб |
| Сетевые интерфейсы (Ethernet) | 1 x LAN |
| Тип процессора | Intel Atom |
| Порты и интерфейсы | LPС SPI Digital I/O (GPIO) I2C SMBus |
| Поддерживаемые операционные системы | Linux Windows 10 |
| Видеоинтерфейсы | LVDS DDI |
| Слоты расширения | PCIe x1 |
| USB, всего | 10 |
| Форм-фактор | COM Express Type 10 |
| SATA | 2 x SATA-600 |
| Диапазон входного напряжения питания | 12 В, DC |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -40 ~ +85 |
| Форм-фактор процессорной платы | COM Express |
| Сторожевой таймер ( WDT ) | Да |
| Переключатель режима работы: AT/ATX | Да |
| Linux | Linux |
| Microsoft Windows | Windows 10 IoT |
| Цифровые (GPIO) | 4 входа / 4 выхода |
| SMBus | 1 |
| PCIe x1 | 4 |
| Объём установленной памяти | 8 Гб |
| Тип памяти | DDR3L |
| Частота памяти | 1600 МГц |
| Частота процессора | 2.0 ГГц |
| Установленный процессор | Intel Atom E3950 |
| Тип поддерживаемых процессоров | Intel Atom |
| Контроллер Ethernet | Intel i210-IT |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| BIOS | AMI UEFI |
| Тип и разъём LVDS | 18/24-битный LVDS |
| Видеоконтроллер | Intel HD Graphics Gen 9 |
| Максимальное разрешение | 3840 x 2160 |
| Интерфейсы | LVDS DDI |
- Артикул CEM310-D3C-P1G
- Полное наименование: Плата CEM310-D3C-P1G E38D310110 COM Express Type 10 Mini module CEM310-E3950+LPDDR4 8GB+eMMC 64GB (Ind)
- Бренд Axiomtek
