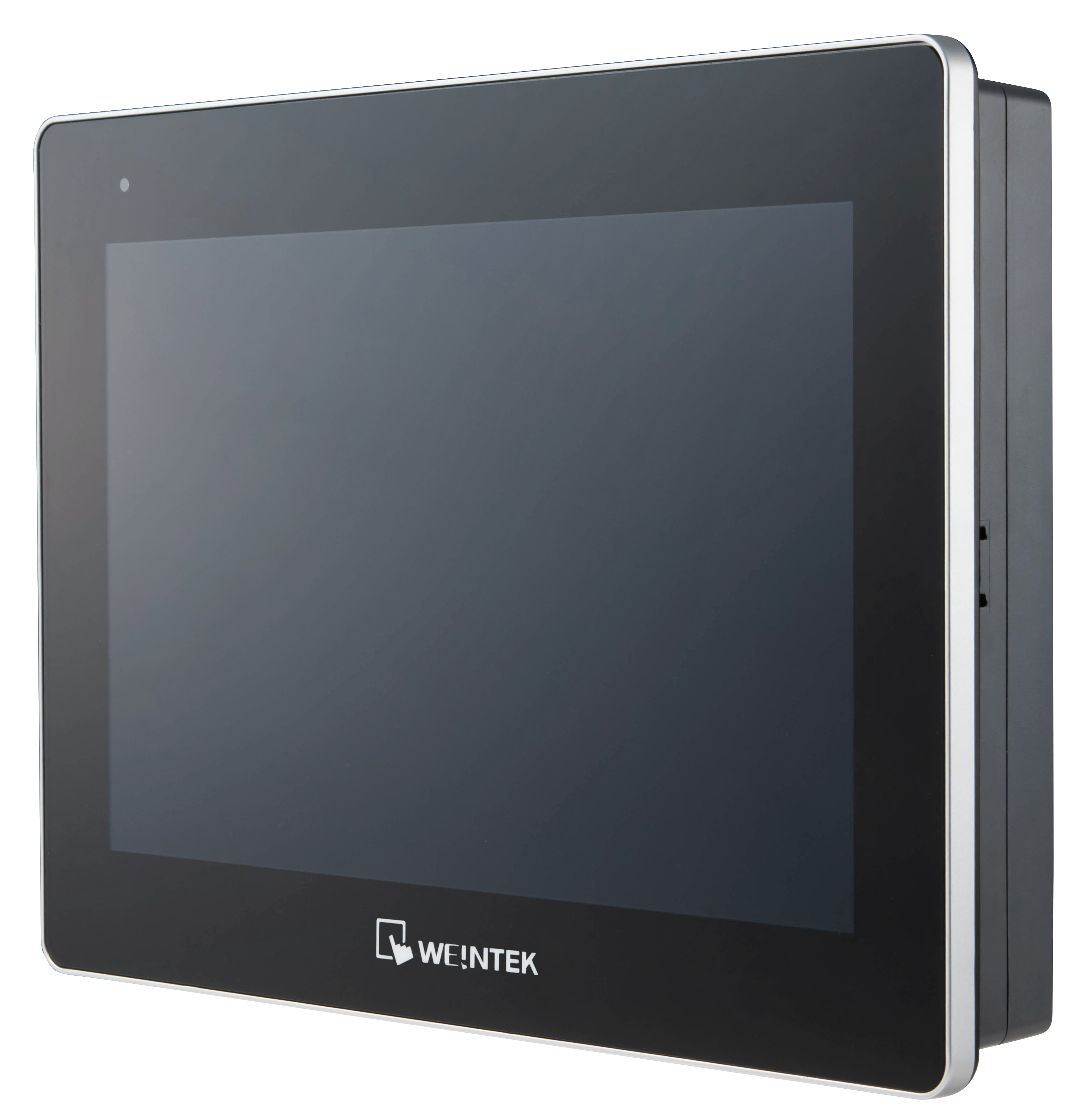

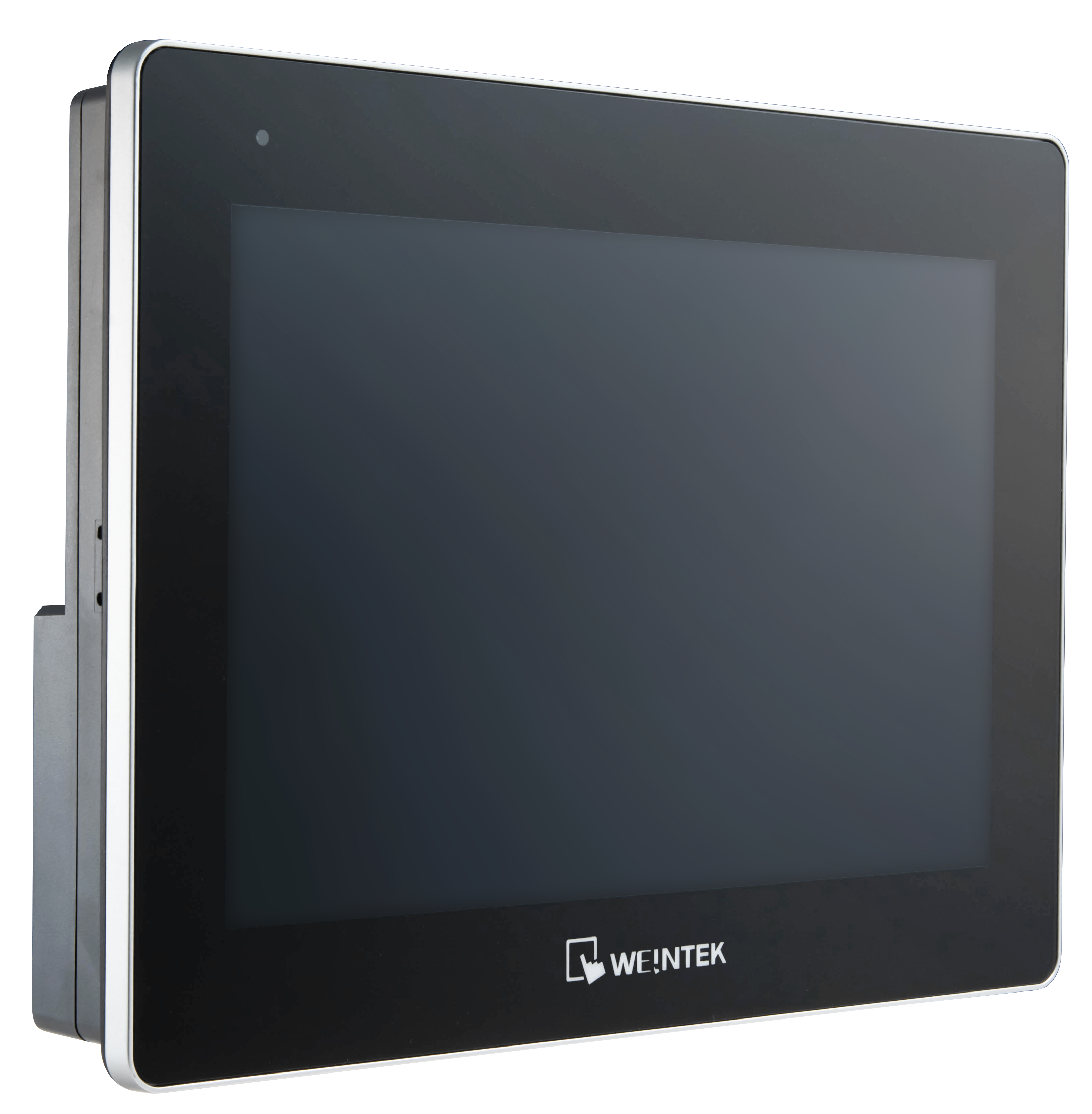

Панель оператора cMT3108XP

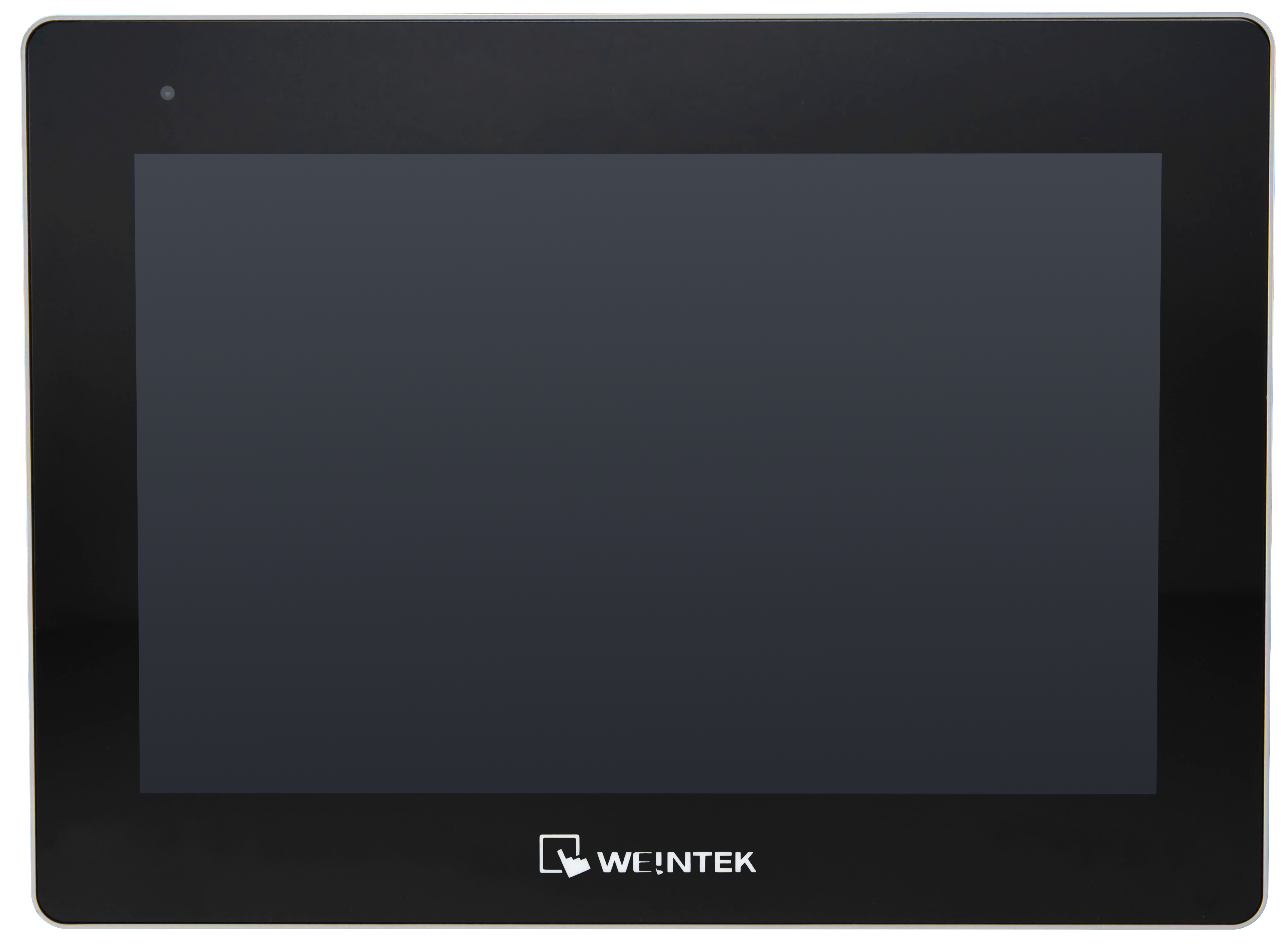

Панель оператора cMT3108XP от компании Weintek представляет собой современное решение для управления промышленными процессами. Оснащенная 10,1-дюймовым WVA LCD дисплеем с разрешением 1280x800 пикселей, она обеспечивает четкое отображение информации и интуитивно понятное взаимодействие с пользователем. Ёмкостный сенсорный экран с закаленным стеклом (твердость 7H) гарантирует долговечность и устойчивость к механическим повреждениям, что особенно важно в условиях промышленной эксплуатации.
Ключевыми техническими особенностями cMT3108XP являются:
- Производительность: 4-ядерный RISC процессор с тактовой частотой 1,6 ГГц обеспечивает быструю обработку данных и стабильную работу системы.
- Память: 1 ГБ оперативной памяти и 4 ГБ встроенной флеш-памяти позволяют эффективно хранить и обрабатывать большие объемы данных.

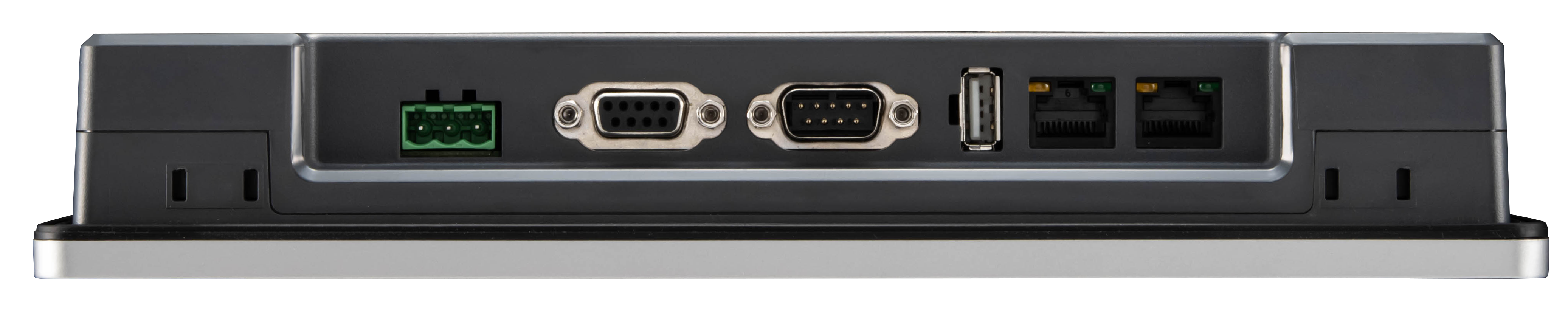

- Интерфейсы: два порта Ethernet (10/100/1000 Base-T и 10/100 Base-T) для надежной передачи данных, три последовательных порта (RS-232, RS-485, RS-232/RS-485) для подключения различных устройств, один USB 2.0 порт для расширения функциональности и CAN Bus для интеграции с промышленными системами.

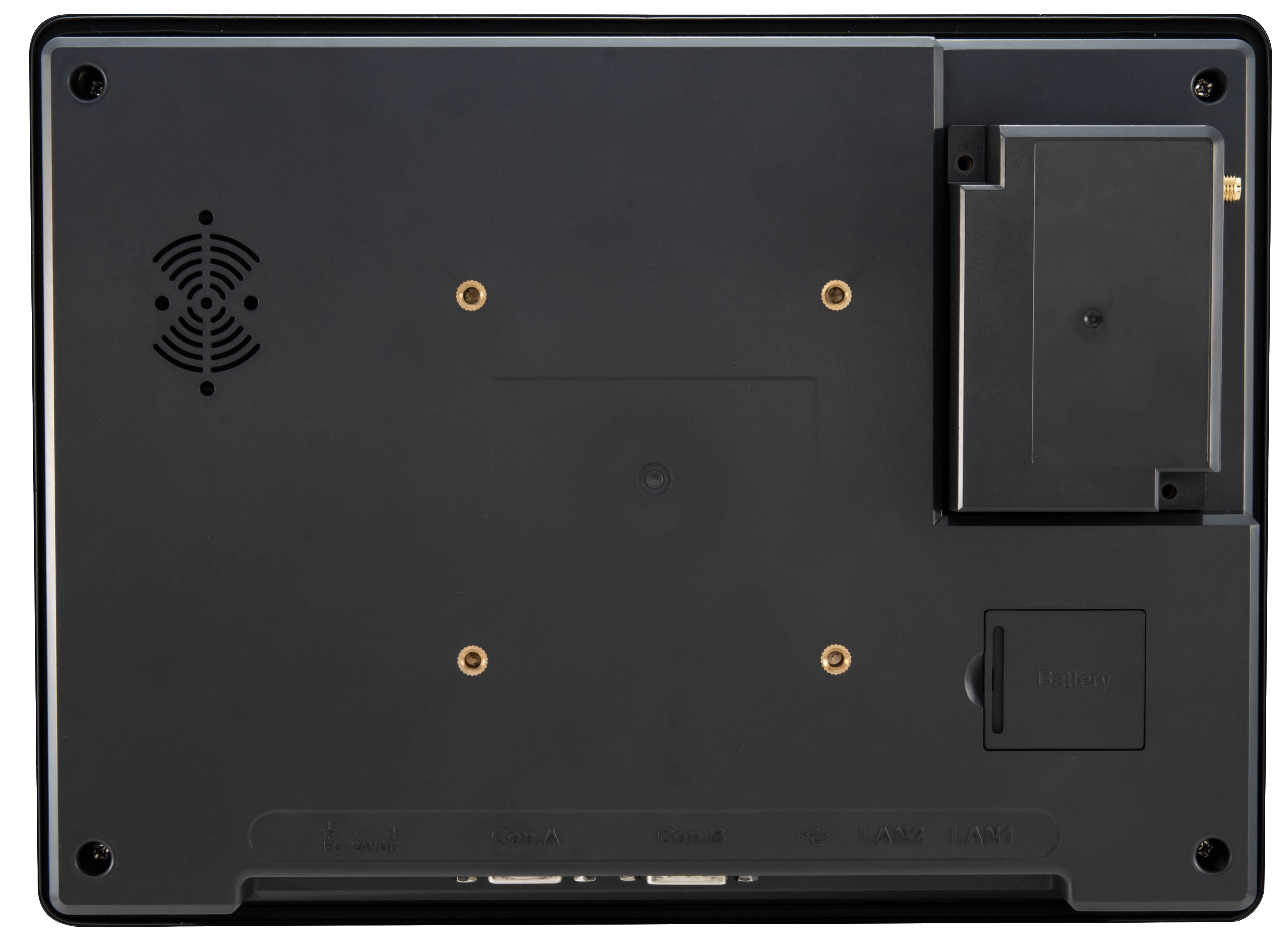

- Беспроводная связь: возможность подключения опционального модуля Wi-Fi M02 расширяет возможности беспроводного взаимодействия.
- Питание: рабочее напряжение 24 В постоянного тока с диапазоном ±20% обеспечивает гибкость в выборе источника питания.
- Устойчивость к внешним воздействиям: защита лицевой панели по стандартам UL Type 4X, NEMA4 и IP66 гарантирует надежную работу в агрессивных средах.
Панель cMT3108XP предназначена для использования в различных отраслях промышленности, включая автоматизацию производственных процессов, управление оборудованием и мониторинг систем. Ее возможности позволяют интегрировать ее в существующие системы управления, обеспечивая эффективное взаимодействие с различными устройствами и протоколами. Благодаря поддержке протоколов Modbus RTU, Modbus TCP, OPC UA и MQTT, cMT3108XP обеспечивает гибкость в настройке и интеграции с различными промышленными системами.
Среди преимуществ cMT3108XP можно отметить:
- Высокая производительность: мощный процессор и достаточный объем памяти обеспечивают быструю обработку данных и стабильную работу системы.
- Гибкость подключения: разнообразие интерфейсов и поддержка различных протоколов позволяют интегрировать панель в широкий спектр промышленных приложений.
- Устойчивость к внешним воздействиям: высокая степень защиты и прочный корпус обеспечивают надежную эксплуатацию в сложных условиях.
- Беспроводная связь: возможность подключения опционального модуля Wi-Fi расширяет возможности беспроводного взаимодействия.
Панель оператора cMT3108XP от Weintek является надежным и эффективным решением для управления промышленными процессами, обеспечивая высокую производительность, гибкость подключения и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.1 |
| Размер монтажного отверстия, мм | 255 x 185 |
| Угол обзора | 89/89/89/89 |
| Габаритные размеры, мм | 266 x 196 x 42.7 |
| Потребление тока | 700 мА |
| Диагональ экрана | 10.1' |
| Яркость экрана | 425 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 50 000 |
| Цветность | 16.7 M |
| Тип подсветки | LED |
| Тип сенсора | Закаленное стекло, емкостный дисплей (Шкала твердости 7H) |
| Контрастность | 800:1 |
| Тип матрицы | WVA |
| Разрешение экрана | 1280 x 800 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | Опциональный модуль M02 |
| Слот для SD-карты | Отсутствует |
| Аудиовыход | Зуммер |
| Ethernet | 1 x 10/100 BaseTx 1 x 10/100/1000 BaseTx |
| Последовательные порты | Com1: RS-232 Com2: RS-485 COM3: RS-232/RS-485, CAN Bus |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 4-ядерный RISC |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Материал корпуса | Пластик |

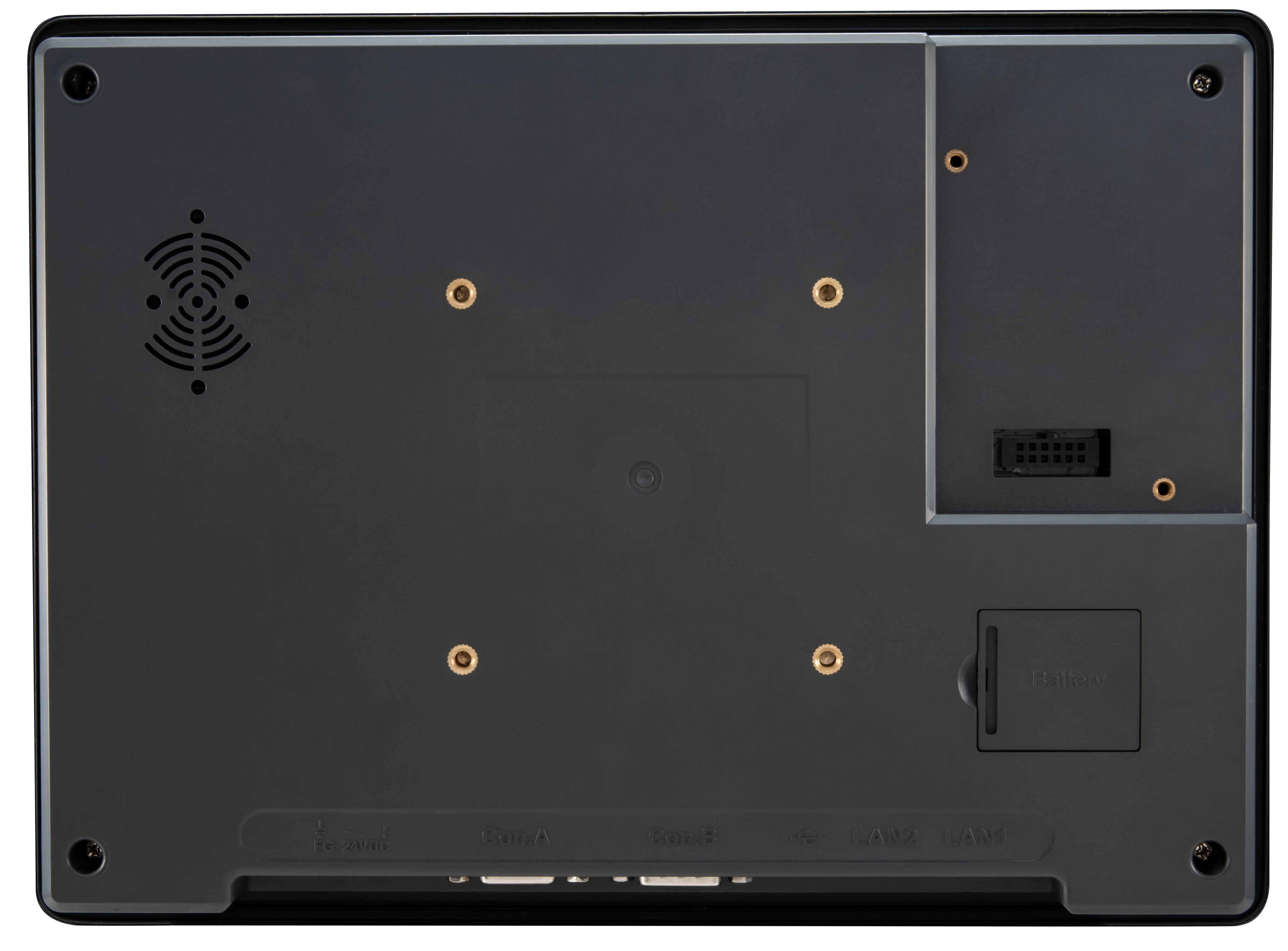

| Монтаж | VESA 75 Панельный |
| Сертификаты | CE, UL, RoHS, ATEX |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +55 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая высота над уровнем моря | до 3000 м |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP66 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Панель оператора Cloud HMI |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка CODESYS | Да (опционально) |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Поддержка Dashboard | Да (опционально) |
| Удаленный доступ | FTP клиент/сервер VNC клиент/сервер WebView сервер cMT Viewer сервер WEB-браузер ПЛК EasyAccess 2.0 (опционально) Dashboard (Опционально) |
- Артикул cMT3108XP
- Полное наименование: Панель оператора cMT3108XP HMI with 10.1" WVA LCD Display, 16.7M-color (Quad-core RISC) CAN Bus Wi-Fi (Optional)
- Бренд Weintek
