Advantech EKI-1221-CE — шлюз Modbus TCP в Modbus RTU

Advantech EKI-1221-CE — это промышленный 1-портовый шлюз протоколов Modbus с двумя независимыми интерфейсами Ethernet для резервирования сети и поддержкой универсального последовательного порта RS-232/422/485, предназначенный для интеграции классических последовательных устройств в современные сети TCP/IP.

Данная модель выступает в роли надежного связующего звена между существующим оборудованием с интерфейсами Modbus RTU/ASCII и диспетчерскими системами верхнего уровня, работающими по Modbus TCP. Наличие двух портов Ethernet 10/100 Мбит/с с независимыми MAC-адресами позволяет организовать дублирование каналов связи на уровне шлюза. На практике это значит, что при обрыве основной линии устройство автоматически продолжит передачу данных по резервной сети, предотвращая потерю критически важной телеметрии.

Аппаратная платформа шлюза EKI-1221-CE отличается высокой энергоэффективностью — энергопотребление составляет всего 3.2 Вт. Поддержка до 16 одновременных подключений в режиме клиента и до 64 сессий в режиме сервера обеспечивает достаточный запас производительности для большинства задач диспетчеризации. Специальные режимы работы (Transparent Mode, Intelligent Cache, Agent Mode) гарантируют минимальное время отклика даже при множественных запросах к конечным устройствам со стороны различных SCADA-систем.

Сценарии применения

Модернизация производственных линий

Интеграция устаревших ЧПУ-станков, ПЛК (PLC) и приводов, оснащенных только последовательными интерфейсами, в единую корпоративную Ethernet-сеть для централизованного сбора данных и управления.

Автоматизация инженерных систем зданий (BMS)

Сбор телеметрии с электросчетчиков, контроллеров климатических установок и датчиков по протоколу Modbus RTU с последующей передачей данных на сервер диспетчеризации по Modbus TCP.

Энергетический и экологический мониторинг

Подключение удаленных метеостанций, газоанализаторов или контроллеров солнечных панелей к системам удаленного мониторинга, где критически важна стабильность связи и возможность дублирования каналов передачи.

Защищенность и стандарты

Шлюз разработан с учетом требований жестких условий эксплуатации. Металлический корпус со степенью защиты IP30 защищает электронику от механических повреждений и проникновения крупных частиц. Базовая модель EKI-1221-CE рассчитана на работу при температурах от -10 до +60 °C, что подходит для неотапливаемых производственных цехов и закрытых электрощитовых.

Для защиты от сбоев питания предусмотрено дублирование вводов (12 ~ 48 В постоянного тока). Порты Ethernet оснащены магнитной изоляцией 2.25 кВ, а последовательный порт имеет защиту от электростатических разрядов до 15 кВ, что минимизирует риски выхода из строя при скачках напряжения в линии.

Интерфейсы и протоколы

Устройство предлагает гибкие возможности конфигурации. Универсальный последовательный порт (разъем DB9 male) программно переключается между интерфейсами RS-232, RS-422, RS-485 (2-wire) и RS-485 (4-wire), что позволяет избежать использования дополнительных аппаратных конвертеров. Поддержка скоростей передачи данных до 921.6 кбит/с гарантирует совместимость как с медленными классическими сенсорами, так и с высокоскоростным оборудованием.

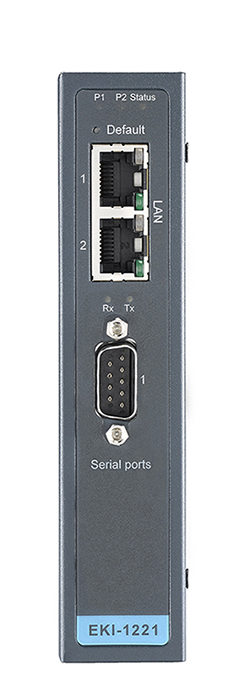

EKI-1221-CE легко монтируется на стандартную DIN-рейку или крепится на стену с помощью комплектных креплений. Удобное расположение портов (спереди) и индикаторов состояния упрощает процесс пусконаладки и визуального контроля в условиях плотного монтажа в телекоммуникационном шкафу.

Основные характеристики:
