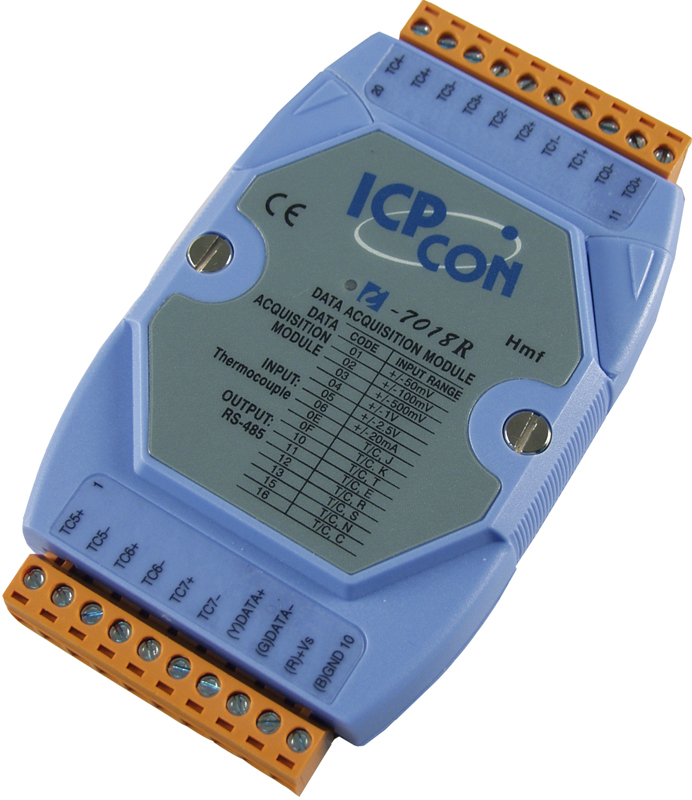

Модуль I-7018R CR 8-channel Analog Input Module

Модуль I-7018R CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для интеграции в системы промышленной автоматизации. Он обеспечивает высокоточное измерение различных типов сигналов, включая термопары, напряжение и ток, с разрешением 16 бит и частотой дискретизации 10 Гц на канал.

Ключевые технические особенности модуля I-7018R CR включают:

• Диапазоны входных сигналов: поддержка термопар типов J, K, T, E, R, S, B, N, C; входные сигналы по напряжению: ±100 мВ, ±15 мВ, ±2,5 В, ±50 мВ, ±500 мВ, ±1 В; входные сигналы по току: ±20 мА, 0–20 мА, 4–20 мА (требуется внешний резистор 125 Ом).
• Защита от перенапряжения: защита от перенапряжения 240 В переменного тока для каждого канала и общая защита от перенапряжения 200 В постоянного тока.
• Изоляция и защита: изоляция каналов внутренней логики 3000 В постоянного тока; защита от электростатического разряда (ESD) ±4 кВ для каждого канала; защита от импульсных помех (EFT) ±4 кВ для линии питания.
• Условия эксплуатации: рабочая температура от -25 до +75°C; температура хранения от -40 до +85°C; рабочая влажность 10–95% без конденсации.
• Электропитание: рабочее напряжение 10–30 В постоянного тока; потребление тока 1,0 Вт; защита от неверной полярности.
• Монтаж: установка на DIN-рейку; габаритные размеры 123 x 72 x 35 мм; корпус из пластика.

Модуль I-7018R CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления технологическими процессами, сбор и обработку данных с датчиков температуры, давления и других аналоговых сигналов. Он обеспечивает надежную и точную передачу данных в условиях промышленного окружения.

Преимущества модуля I-7018R CR:

• Высокая точность измерений: 16-битное разрешение и поддержка различных типов входных сигналов обеспечивают точность и гибкость в применении.
• Надежность в эксплуатации: защита от перенапряжений, электростатических разрядов и импульсных помех гарантирует стабильную работу в сложных условиях.
• Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают интеграцию в существующие системы.
• Широкий диапазон рабочих температур: возможность эксплуатации в температурном диапазоне от -25 до +75°C расширяет области применения модуля.

Модуль I-7018R CR совместим с различными системами автоматизации, использующими интерфейс RS-485 и протокол DCON, что обеспечивает легкую интеграцию в существующие инфраструктуры. Его можно использовать в сочетании с другими модулями ICP DAS для создания комплексных решений по сбору и обработке данных в реальном времени.

Основные характеристики:
