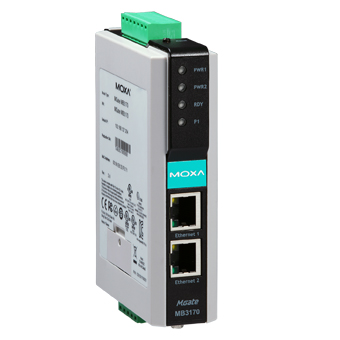

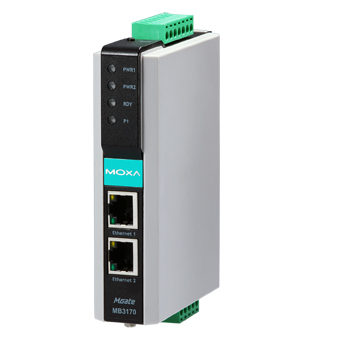

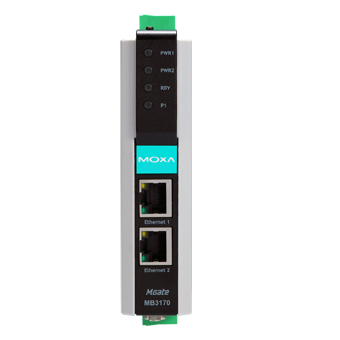

Преобразователь MGate MB3170I 1 Port RS-232/422/485 Modbus TCP to Serial Gateway,din rail, 2 KV isol
Преобразователь MGate MB3170I от компании MOXA Inc. предназначен для интеграции устройств с интерфейсами RS-232/422/485 в сети Modbus TCP. Это решение обеспечивает эффективную и надежную связь между промышленными устройствами, использующими различные протоколы передачи данных.
**Ключевые технические особенности:**
- Порты ввода-вывода: один последовательный порт RS-232/422/485 с гальванической изоляцией 2 кВ, обеспечивающей защиту от электрических помех и повышающих надежность передачи данных.
- Сетевые интерфейсы: два порта Ethernet 10/100BaseT(X) с магнитной изоляцией 1,5 кВ, поддерживающие протокол Modbus TCP, что позволяет гибко настраивать сетевую архитектуру.
- Релейный вывод: один канал с нагрузочной способностью до 1 А при 30 В постоянного тока, используемый для сигнализации или управления внешними устройствами.
- Питание: входное напряжение 12–48 В постоянного тока с потреблением тока 555 мА при 12 В, что обеспечивает совместимость с различными источниками питания в промышленной среде.
- Условия эксплуатации: рабочая температура от 0 до 60 °C, влажность от 5 до 95%, что позволяет использовать устройство в разнообразных климатических условиях.
- Размеры и монтаж: компактные габариты 29 x 89,2 x 118,5 мм и возможность монтажа на DIN-рейку упрощают интеграцию в существующие системы.
**Области применения и целевая аудитория:**
MGate MB3170I идеально подходит для предприятий, требующих интеграции старых устройств с интерфейсами RS-232/422/485 в современные сети Modbus TCP. Это может включать системы автоматизации, мониторинга и управления в таких отраслях, как энергетика, нефтехимия, водоснабжение и другие. Устройство обеспечивает надежную и безопасную связь между различными компонентами системы, повышая эффективность и снижая риски сбоев.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка различных интерфейсов и протоколов позволяет интегрировать разнообразные устройства в единую сеть.
- Защищенность: гальваническая изоляция и защита от импульсных помех обеспечивают надежную работу в условиях электромагнитных помех и повышают долговечность устройства.
- Устойчивость к внешним воздействиям: соответствие стандартам безопасности, взрывобезопасности и электромагнитной совместимости гарантирует безопасную эксплуатацию в различных промышленных средах.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку облегчают установку и интеграцию в существующие системы.
Преобразователь MGate MB3170I от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с интерфейсами RS-232/422/485 в сети Modbus TCP, обеспечивая высокую степень защиты, гибкость подключения и простоту эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 29 x 89.2 x 118.5 |
| Вес нетто, кг | 0.36 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_MB3170_3270.htm |
| Сетевые протоколы | Modbus TCP |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Потребление тока | 555 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 346790 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 2 |
| Тип разъема | RJ45 (8 конт.) |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Протокол | Modbus RTU/ASCII Master/Slave |
| Разъемы | DB9 'папа' (RS-232) + клеммы (RS-422/485) |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Утилита Device Search Utility (DSU) Telnet-консоль Web-интерфейс Утилита MGate Manager |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | MGate MB3000 |
- Артикул MGate MB3170I
- Полное наименование: Преобразователь MGate MB3170I 1 Port RS-232/422/485 Modbus TCP to Serial Gateway,din rail, 2 KV isol
- Бренд MOXA
- Срок гарантии 12 мес.
