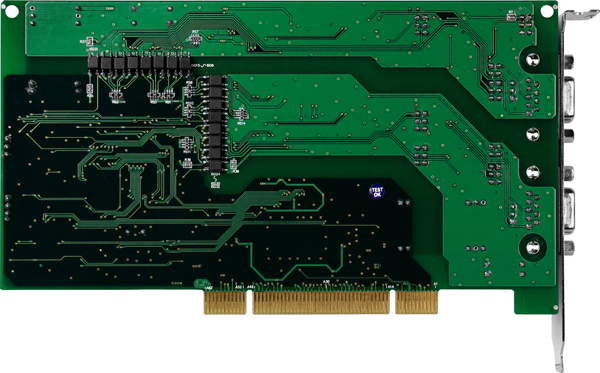

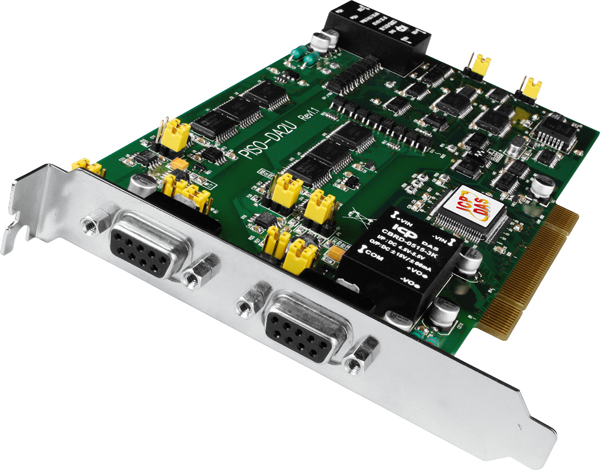

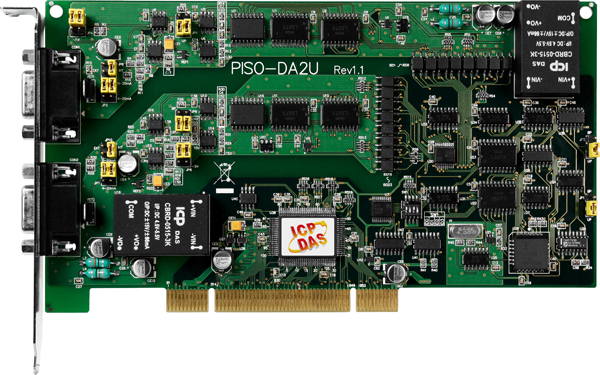

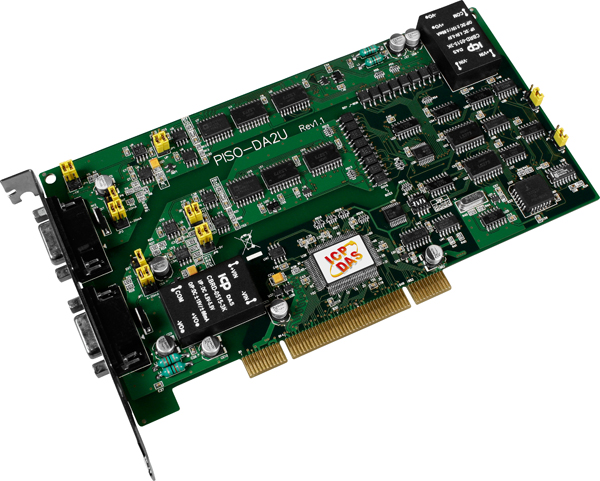

Плата PISO-DA2U CR Universal PCI, Isolated 12-bits AO board Includes two CA-PC09M D-Sub connectors

Плата PISO-DA2U CR от компании ICP DAS представляет собой двухканальный цифро-аналоговый преобразователь (ЦАП) с оптической изоляцией, предназначенный для установки в слот Universal PCI. Это устройство обеспечивает высокоточное преобразование цифровых сигналов в аналоговые с 12-битной разрядностью, что делает его идеальным для применения в промышленных системах автоматизации и контрольно-измерительных приборах.

Ключевые технические особенности платы PISO-DA2U CR включают:

• Встроенный преобразователь DC/DC: обеспечивает изоляцию питания на уровне 3000 В постоянного тока, повышая надежность работы устройства в условиях электромагнитных помех.
• Габаритные размеры: 189 x 98 x 22 мм, что позволяет интегрировать плату в стандартные корпуса компьютеров без значительных изменений в конструкции.
• Потребление тока: 1350 мА при +5 В, что соответствует стандартным требованиям для PCI-устройств и обеспечивает эффективное использование энергии.
• Напряжение изоляции: 3750 В, обеспечивающее защиту от высоковольтных помех и повышающее надежность работы в промышленных условиях.
• Количество каналов ЦАП: 2, с разрешением 12 бит, что обеспечивает высокую точность преобразования сигналов.
• Диапазоны выходных сигналов по напряжению: ±5 В, ±10 В, 0 ~ 5 В, 0 ~ 10 В, что позволяет гибко настраивать выходные параметры в зависимости от требований системы.
• Диапазоны выходных сигналов по току: 0 ~ 20 мА, 4 ~ 20 мА, обеспечивая совместимость с различными промышленными устройствами.
• Нагрузочная способность выхода по току: ±5 мА, что позволяет подключать устройства с различными входными характеристиками.
• Скорость изменения выходного сигнала: 0.15 В/мкс, обеспечивая быструю реакцию системы на изменения входных данных.
• Точность ЦАП: ±0.015%, что гарантирует высокую точность выходных сигналов.
• Тип изоляции: поканальная, повышающая защиту от помех и обеспечивающая надежную работу в сложных электромагнитных условиях.
• Тип компьютерной шины: Universal PCI, обеспечивающий совместимость с широким спектром компьютеров и серверов.
• Монтаж: внутри компьютера, что упрощает установку и обслуживание устройства.
• Рабочая влажность: 5 ~ 85%, без образования конденсата, что позволяет использовать плату в различных климатических условиях.
• Рабочая температура: 0 ~ +60°C, обеспечивая стабильную работу в широком диапазоне температур.
• Температура хранения: -20 ~ +70°C, что расширяет возможности хранения устройства.

Плата PISO-DA2U CR находит применение в различных областях промышленности, включая системы автоматизации, контрольно-измерительные приборы, а также в строительстве и ремонтных мастерских. Ее высокая точность и надежность делают ее незаменимым компонентом в сложных измерительных системах, требующих минимального участия специалистов и обслуживающего персонала. Передовая элементная база гарантирует высокую точность итоговых данных, а продуманная конструкция и надежные материалы — большой рабочий ресурс, неприхотливость в эксплуатации и хорошую защиту от негативных факторов среды.

Среди преимуществ платы PISO-DA2U CR можно отметить:

• Высокая изоляция: обеспечивает защиту от высоковольтных помех, повышая надежность работы в промышленных условиях.
• Гибкость настроек: широкий выбор диапазонов выходных сигналов по напряжению и току позволяет адаптировать плату под различные требования системы.
• Совместимость: тип шины Universal PCI обеспечивает совместимость с широким спектром компьютеров и серверов.
• Простота установки: монтаж внутри компьютера упрощает процесс установки и обслуживания устройства.
• Широкий диапазон рабочих условий: работа при температуре от 0 до +60°C и влажности от 5 до 85% без образования конденсата позволяет использовать плату в различных климатических условиях.

Плата PISO-DA2U CR совместима с различными промышленными устройствами, благодаря поддержке стандартных диапазонов выходных сигналов и высокому уровню изоляции. Ее можно интегрировать в существующие системы автоматизации и контрольно-измерительные приборы без необходимости значительных изменений в инфраструктуре.
