Панель оператора VPD-173X CR 7” Touch HMI device with two serial ports, RTC, Ethernet, PoE, support

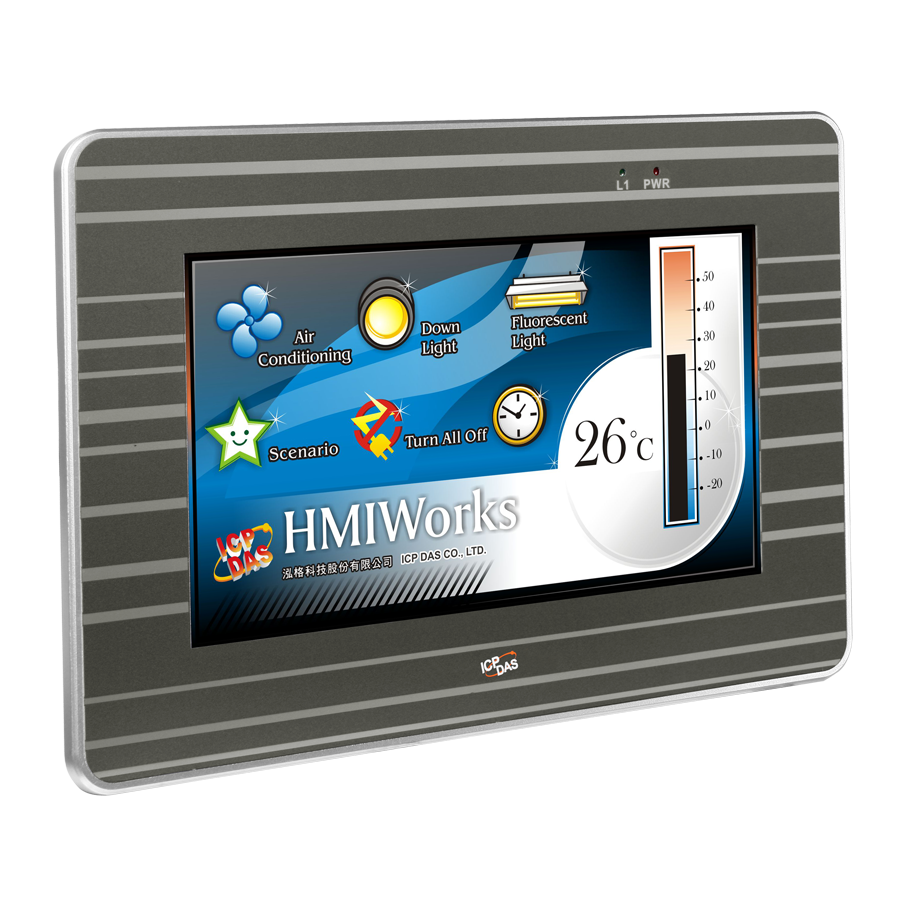

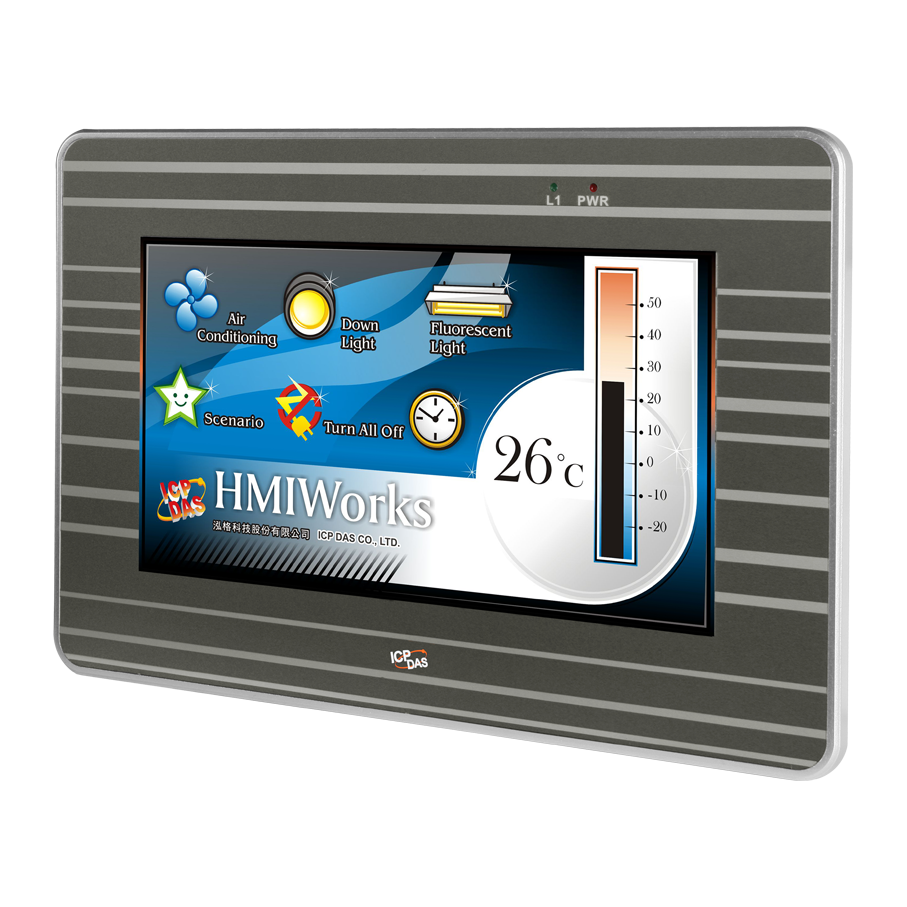

Панель оператора VPD-173X от ICP DAS представляет собой 7-дюймовое устройство HMI с сенсорным экраном, предназначенное для интеграции в системы автоматизации и управления. Оснащенная двумя портами RS-232/RS-485, портом Ethernet и поддержкой PoE, она обеспечивает гибкость подключения и надежную работу в промышленных условиях.

Ключевые технические особенности VPD-173X включают:

• Процессор: 32-битный RISC, обеспечивающий эффективную обработку данных.
• Память: 16 МБ SDRAM и 16 МБ Flash для хранения программ и данных.

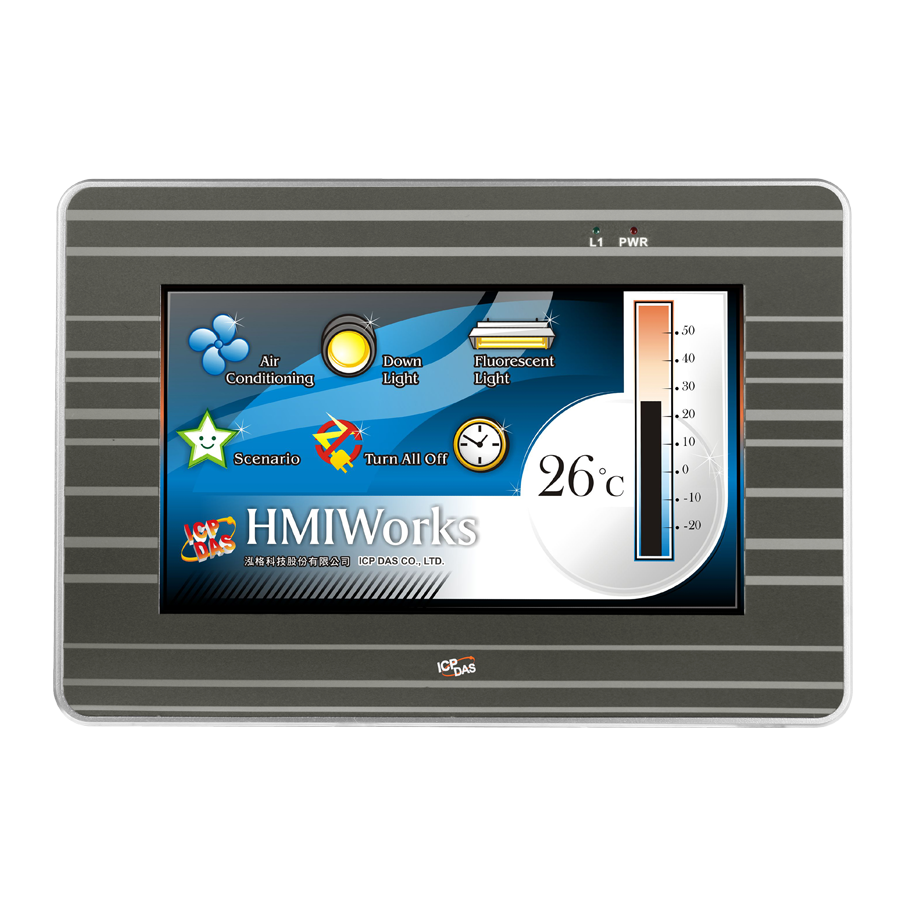

• Дисплей: 7-дюймовый TFT LCD с разрешением 800 x 480 пикселей и яркостью 400 кд/м², обеспечивающий четкое отображение информации.
• Сенсорный экран: 4-проводной резистивный, поддерживающий 65 535 цветов для точного ввода данных.

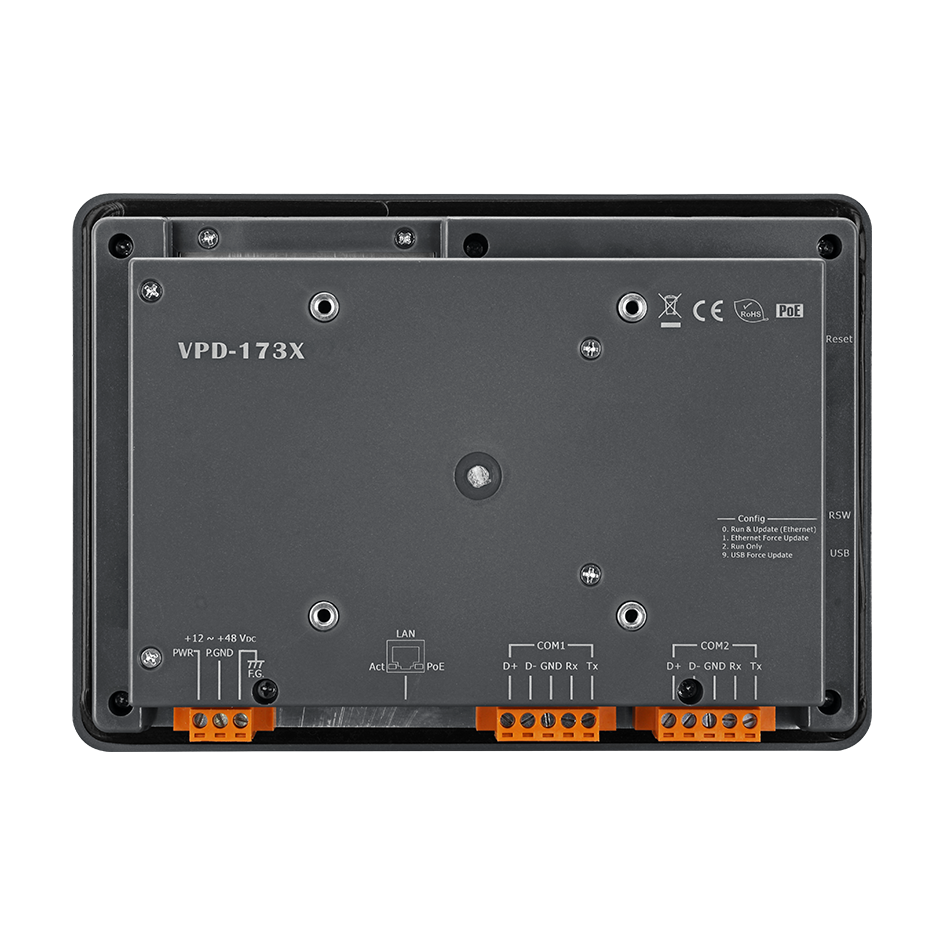

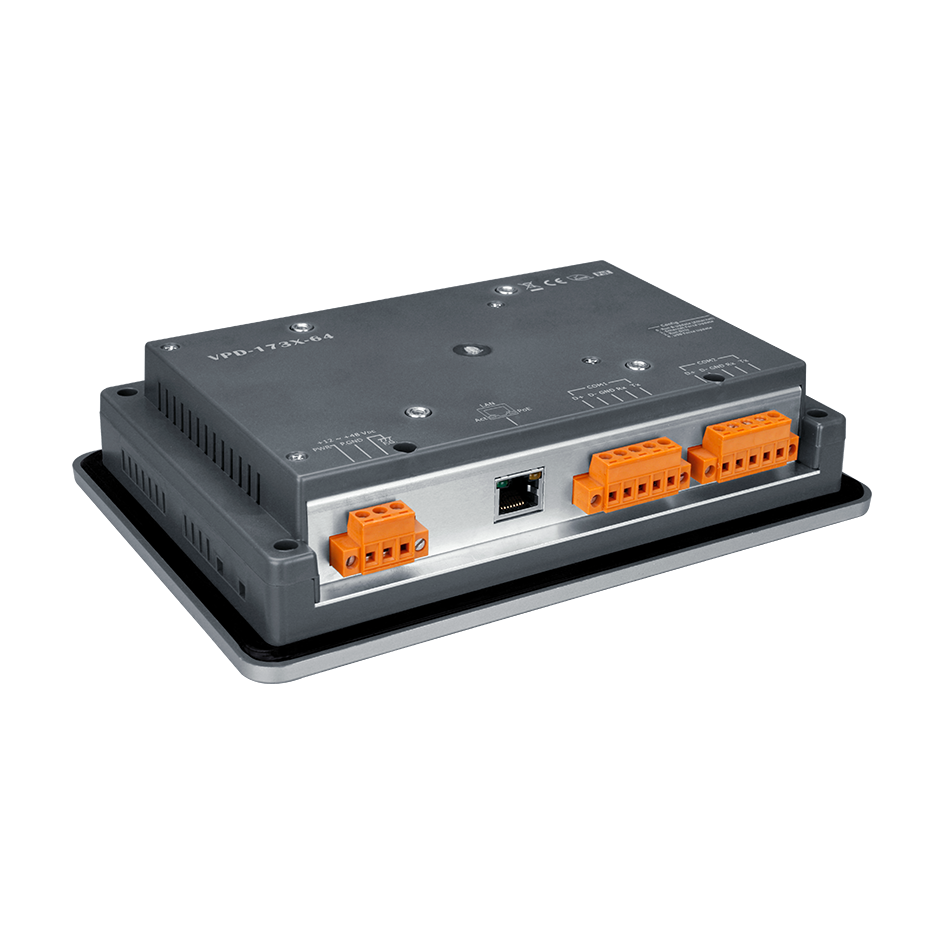

• Порты ввода-вывода: два порта RS-232/RS-485 с гальванической развязкой 2,5 кВ, один порт Ethernet 10/100 Base-T(X) (RJ45), один USB 1.1 Client (только для обновления прошивки).
• Питание: поддержка PoE (IEEE 802.3af, Class1) и входное напряжение 12–48 В DC, с потреблением 3,6 Вт.
• Защита: передняя панель соответствует стандарту NEMA4/IP65, обеспечивая защиту от пыли и влаги.
• Условия эксплуатации: рабочая температура от -10 до +60°C, влажность 10–90% без конденсации.
• Размеры: 217 x 153 x 33 мм, монтаж на DIN-рейку.

VPD-173X предназначена для использования в различных областях промышленной автоматизации, включая управление технологическими процессами, мониторинг оборудования и сбор данных. Ее возможности по подключению и расширению делают ее подходящей для интеграции в системы SCADA, PLC и другие автоматизированные системы управления.

Преимущества VPD-173X включают:

• Гибкость подключения: наличие нескольких портов позволяет интегрировать панель в различные системы и устройства.
• Надежность: защита от пыли и влаги обеспечивает стабильную работу в сложных промышленных условиях.
• Поддержка расширений: возможность подключения плат расширения XV для увеличения функциональности.
• Программное обеспечение: бесплатная среда разработки HMIWorks поддерживает программирование на языке C/C++ и лестничной диаграмме, упрощая процесс создания пользовательских интерфейсов.

Совместимость с промышленными протоколами Modbus TCP и RTU, а также поддержка DCON позволяют интегрировать VPD-173X с широким спектром устройств и систем, обеспечивая эффективное взаимодействие и управление. Это делает панель оператора ICP DAS VPD-173X надежным и универсальным решением для промышленных приложений.
