Одноплатный компьютер iEi WAFER-BT-J19001

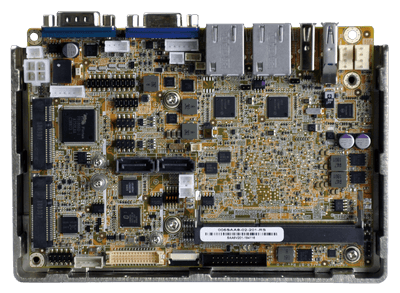

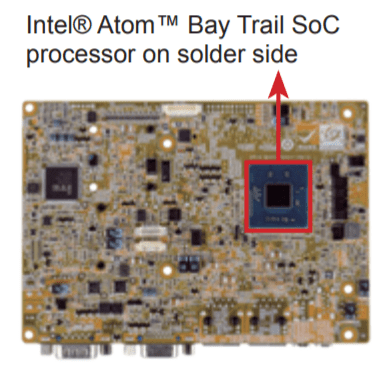

Одноплатный компьютер IEI WAFER-BT-J19001 формата 3.5" оснащён процессором Intel® Celeron® J1900 с тактовой частотой до 2.0 ГГц, обеспечивая стабильную работу в промышленных приложениях.
Ключевые технические характеристики:
- Оперативная память: поддержка до 8 ГБ DDR3L SO-DIMM.

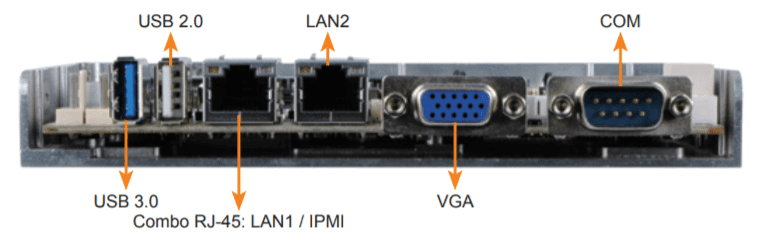

- Сетевые интерфейсы: два порта Gigabit Ethernet (LAN1: Intel® I210-AT, LAN2: Intel® I211-AT).
- Видеоинтерфейсы: VGA, LVDS, iDP (совместимость с HDMI, DVI, DP).
- USB-порты: один USB 3.0 и пять USB 2.0 (включая один на планке и четыре на плате).
- Слоты расширения: два Mini PCIe, поддержка mSATA SSD.
- Серийные порты: три RS-232 и один RS-422/485.
- Хранение данных: два порта SATA II (3 Гбит/с) с разъёмом питания 5 В.
- Аудио: Realtek ALC662, поддержка HD Audio.
- Питание: 12 В, потребление 17.4 Вт при максимальной нагрузке.
- Температурный диапазон эксплуатации: от -20°C до +60°C.
- Размеры: 146 x 102 мм; вес нетто 0.25 кг.
IEI WAFER-BT-J19001 применяется в различных сферах, включая промышленную автоматизацию, системы видеонаблюдения, цифровые вывески и встраиваемые решения. Его возможности интеграции с различными периферийными устройствами и расширяемость делают его подходящим для разнообразных промышленных приложений.
Преимущества IEI WAFER-BT-J19001 включают компактные размеры, низкое энергопотребление и широкий температурный диапазон, что обеспечивает надёжную работу в сложных условиях. Совместимость с различными интерфейсами и расширяемость через слоты Mini PCIe и mSATA SSD позволяют адаптировать систему под конкретные задачи. Поддержка двух мониторов и разнообразные порты ввода/вывода расширяют функциональность устройства, делая его универсальным решением для промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Тестовая конфигурация | Intel® Celeron® J1900 CPU, 1 x 8GB 1333 MHz DDR3 memory |
| Потребление 12 В | 1.42A |
| Габаритные размеры, мм | 146 x 102 |
| Вес нетто, кг | 0.25 |
| Потребляемая мощность, не более Вт | 17.4 |
| Вес брутто, кг | 0.6 |
| RS-232 | 3 3 (1 - на планке, 2 - штыревых разъема) |
| RS-422/485 | 1 |
| Установлен процессор | Да |
| Объем установленной оперативной памяти | Не установлена |
| USB 2.0 | 5 5 (1 - внешний, на планке; 4 - штыревых разъема на плате) |
| Разъём оперативной памяти | SO-DIMM |
| USB 3.x | 1 |
| Общее количество слотов расширения | 2 |
| Форм-фактор платы | 3.5' |
| Слоты расширения | Mini PCI-e |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR3L |
| Разъем процессора | Процессор предустановлен |
| Максимальный объем оперативной памяти | до 8 Гб |
| Видеоинтерфейсы | LVDS iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Сетевые интерфейсы (Ethernet) | 2 x LAN |
| Тип процессора | Intel Celeron |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 SMBus |
| COM порты, всего | 4 |
| USB, всего | 6 |
| Беспроводные интерфейсы | LTE (Опция) Wi-Fi (Опция) Bluetooth (Опция) |
| SATA | 2 x SATA II (3 Гб/с), с разъёмом питания 5В |
| Кабели | Шнур питания - 1 шт. SATA - 1 шт. |
| Поддерживаемые блоки питания | AT / ATX, только 12 V |
| Количество и тип разъёмов входного питания | 4 конт., шаг 4,2 мм, тип MF4 |
| RoHS | Да |
| Температура хранения, °C | -30 ~ +70 |
| Влажность | 5 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | 3.5' |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| SMBus | 1 |
| Клавиатура / Мышь (PS/2) | 1 x KB/MS ( 6-конт. штыревой разъем ) |
| Mini PCIe | 1 (Full-Size c поддержкой mSATA) 1 (Half-Size) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR3L |
| Количество и тип разъемов памяти | 1 x SO-DIMM |
| Максимальный объем памяти | до 8 Гб |
| Частота памяти | 1066 МГц 1333 МГц |
| Частота процессора | 2.0 ГГц |
| Установленный процессор | Intel Celeron J1900 |
| Тип поддерживаемых процессоров | Intel Celeron |
| Контроллер Ethernet | Intel I210AT с поддержкой NCSI (при установленном iRIS) Intel I211AT |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | UEFI |
| Тип и разъём LVDS | 24-битный LVDS, два канала#30-контактный разъём |
| Видеоконтроллер | Intel HD Graphics Gen 7 |
| Дополнительные возможности | Поддержка DX11.1, OpenCL 1.2, OpenGL 4.2 |
| Интерфейсы | LVDS iDP (для модулей HDMI, LVDS,VGA, DVI, DP) VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Audio |
- Артикул WAFER-BT-J19001
- Полное наименование: iEi WAFER-BT-J19001 — одноплатный компьютер формат 3.5", процессор Intel® Celeron® J1900, VGA/LVDS/iDP, 1 x SO-DIMM DDR3, 2х PCIe GbE, USB 3.0, PCIe Mini, SATA 3Гб/с, mSATA, COM, аудио.
- Бренд IEI Integration
- Срок гарантии 12 мес.
